MessageSujet: Gazogène au bois DULHOSTE.   Sam 8 Sep 2012 - 18:47

C'est jean claude NADAUD, qui m'a fait découvrir ce gazo, première photo, le fond du diabolo avec des crochets de retenu pour le cendrier,
N° 2 la partie basse du gazo, à gauche les crochet de la grille, en haut à gauche l'arrivée d'air avec la double parroi autour du diabolo, on remarquera que l'air rentre dans la partie basse du diabolo où il est le plus chaud, il en résulte deux phénomènes,un le gavage du diabolo avec de l'air chaud et de ce faite le maintient de température du diabolo, l'ouverture en losange, l'oeuilleton de visite en vitre pour voir le foyer, et la trappe de visite à droite du magasin de bois pour détruire le phénomène de voûte.
N°3 l'intérieur du diabolo, on découvre 6 buses d'air en décalage en hauteur de 3 centimètres, comme c'est un chiffre paire, cela permet aux buses d'air d'être en décalage l'une de l'autre en face, le type imbert a un chiffre impaire donc elle ne ce trouve pas en face dans le cylindre d'un diabolo.

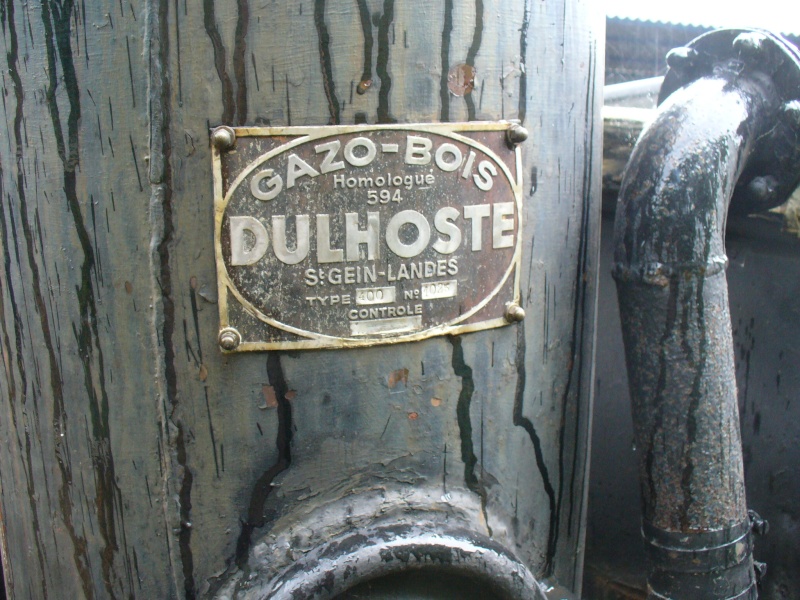

N°4 Plaque Dulhoste
N°5 La trappe de visite extérieur avec l'oeil de visite.
N°6 L'oeil de visite et la trappe de décendrage.
Pour ce type de gazo, il ne faut pas de charbon de bois, il le fabrique tout seul, le diabolo monte en très haute température, il utilise du résineux sans problème, bonne lecture, conception d'une très grande valeur.










Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raynald

avatar

Messages : 406
Date d'inscription : 23/09/2011
Age : 59
Localisation : 22

MessageSujet: Re: Gazogène au bois DULHOSTE.   Dim 9 Sep 2012 - 17:33

Voila surement l'inspiration, pour ton montage Question Question
